انواع ضبط تصاویر در دستگاه ذخیره کننده DVR یا NVR

وظیفه یک سیستم مداربسته در مرحله اول ضبط تصاویر ویدیویی هست. اگر شما بودجه زیادی برای تجهیز دوربین مداربسته در نظر گرفته اید توقع دارید در هنگام رخداد از آن خروجی دقیقی داشته باشید. دستگاه های DVR و NVR و حتی سرورهای ذخیره ساز ویندوزی که برپایه نرم افزار کار می کنند، تصاویر ارسالی از دوربین ها را فشرده و در هارد دیسک های داخلی یا جانبی ذخیره می کنند. نحوه ذخیره سازی از مباحث پیشرفته علم حوزه نظارت ویدیویی می باشد که به قسمت هایی از آن در این جا می پردازیم.

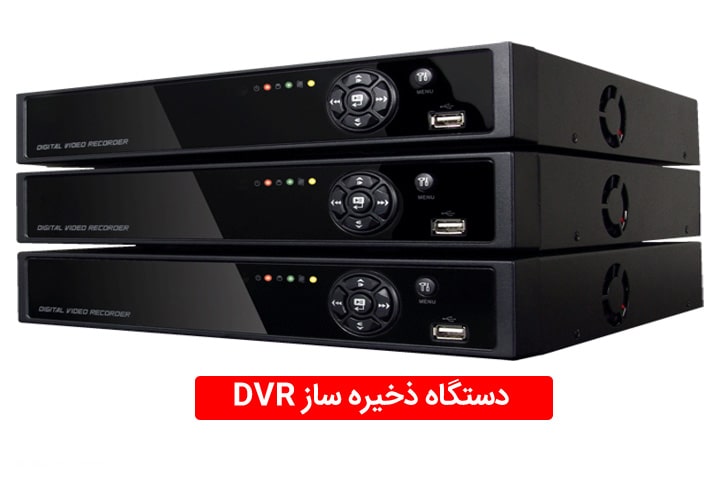

 ضبط تصویر در دستگاه های ذخیره ساز DVR و  NVR و   PCNVR ها

همه سیستم های ضبط تصاویر دارای هارد های داخلی یا جانبی می باشند. داده های ارسالی از دوربین ها به فرمت های H264  و یا H265 فشرده سازی می شوند. این کار در دوربین های شبکه توسط خود دوربین ها انجام می شود و در سیستم های آنالوگ توسط دستگاه های DVR انجام می شود. این فشرده سازی باعث می شود که دستگاه برای ضبط قدرت عمل بیشتری داشته باشد. و قسمتی از عملکرد خود را برای نحوه ضبط کردن اعمال کند . از نظر نوع ذخیره سازی  تنوع کاری زیادی وجود دارد . اکثر برندهای موجود در بازار از جمله هایک ویژن ، داهوا ، تی وی تی ، مگاویژن ، ویدیوپارک ، یونیویو و… از تنظیمات گسترده ای از ضبط ویدیویی بهره می برند.





انواع :

1- ضبط دائمی تصاویر Cantino

2- ضبط تصاویر بر اساس زمان بندی یا Schedule

3- ضبط بر اساس تشخیص حرکت یا Motion Detection

4 – ضبط تصاویر براساس ورودی حسگر یا Alarm

5- ضبط تصاویر براساس  هوشمندی Analytics





1-ضبط دائمی تصاویر یک راه حل قوی برای مشکلات ذخیره سازی اما…

اکثر تکنسین ها و کابران ترجیح می دهند دستگاه ها را روی حالت دائمی تنظیم کنند . چون در این حالت کمترین ریسک را می کنند. و زودتر به نتیجه کار و تحویل پروزه می رسند. البته در خیلی مواقع این کار ضروری می باشد. در ادامه اشاره می کنیم. در این حالت تصاویر 24 ساعته و بی وقفه  بر روی دیسک سخت یا فضای ابری ذخیره می شود و این مساله باعث کم شدن تایم ذخیره سازی می شود.

مثلا اگر شما یک دستگاه 16 کانال با قابلیت ذخیره سازی  با رزولیشن 1920*1080 و فرمت H264  را داشته باشید که 16 دستگاه دوربین 2 مگاپیکسل با تعداد 25 فریم در ثانیه به آن وصل شده باشد. و هرکدام از دوربین ها برای هر روز تقریبا 480 گیگ فضا می خواهد. این دستگاه با 16 دستگاه دوربین حدودا یک هارد 4 ترابایت را در عرض 8 روز پر می کند. برای دوبرابر کردن زمان ضبط تصاویر به صورت دائمی ما نیاز به 8 ترابایت فضا داریم .

مزایا و معایب:

در این نوع ذخیره سازی  ازبین رفتن تصاویر تقریبا به صفر می رسد. ولی هزینه زیادی برای ضبط در زمان های طولانی نیاز است.  از مزیت های دیگر این روش  سهولت تنظیم آن است . در حدی که شرکت های تولید کننده رکوردرها  را به صورت پیش فرض در این حالت از ضبط قرار داده اند و وقتی شما هارد را در دستگاه قرار دادید و آن را روشن کردید. با فرمت شدن دیسک سخت دستگاه در حالت اتوماتیک روی ضبط تصویر همیشگی قرار می گیرد. از معایب دیگر این نوع ذخیره سازی جستجوی تصاویر است. پیدا کردن اطلاعات مورد در میان هزاران دیتای یکپارچه واقعا سخت است. مخصوصا اگر شما زمان مشخصی نداشته باشید.



2- تشخیص حرکت اولین هوشمندی در ثبت تصاویر …

تنوع این روش در سیستم ها:

1-سیستم آنالوگ یا آنالوگ اچ دی تصاویر به صورت خام از طرف دوربین ها به دستگاه ضبط می آید و در دستگاه براساس حرکتی که در زاویه دید دوربین ها می افتد دستگاه فریم هایی را که حرکت وجود دارد ذخیره می کند معمولا این طور است که دستگاه از مثلا هر 7 تصویری که ارسال می کند تا موقعی که تغیرات تصویر برطرف می شود و تصاویر ارسالی سکون پیدا می کند .

2- سیستم مداربسته تحت شبکه پردازش تشخیص حرکت در همان دوربین اتفاق می افتد. یعنی دوربین افراد یا اجزای حرکتی را تشخیص داده و فقط بازه زمانی حرکتی را به دستگاه برای ذخیره سازی می فرستد.

در تشخیص حرکت این امکان وجود دارد که ما مقداری از زمان ضبط قبل و بعد  از رخداد حرکتی را فراخوانی کنیم . این دستور با گزینه های پیش ضبط  و پس ضبط در اکثر دستگاه ها قابل تنظیم است.

مزایا و معایب :

از مزایای رکورد براساس تشخیص حرکت می توان به ذخیره سازی با حداقل داده اشاره کرد و همچنین قابلیت هوشمندی در جستجو را به ما می دهد. مثلا شما دنبال اتفاقی در تصاویر ثبت شده هستید و زمان دقیق رخداد را نمی دانید. به راحتی می توانید با جستجو در حالت حساس به حرکت زمان کمتری برای پیدا کردن سوژه مورد نظرتان در نظر بگیرید.

از ایراد های این روش می توان به همزمانی رخداد با تاخیرهای ارسال شبکه پرداخت . این عمل مخصوصا در ضبط حرکتی از دوربین های مداربسته تحت شبکه را شامل می شود. در هنگامی که رخداد حرکتی با یک تاخیر ، دیلی یا لگ شبکه همزمان می شود ممکن است منجر به پرش فزیم تصاویر شده و قسمت مهمی از رخداد را از دست بدهیم .

از معایب دیگر این روش برای فضاهایی هست که تردد زیادی در جلوی دوربین ها وجود دارد و این باعث می شود تعداد پکت های ارسالی براساس حرکت های به وجود آمده به سمت ذخیره کننده بیشتر شود و در نهایت باعث بالا رفتن حجم تصاویر در دستگاه شود. بنابراین این روش برای فضاهای خلوت با حساسیت کمتر پیشنهاد می شود.





3-ذخیره سازی بر اساس ورودی حسگر  آلارم

در این روش که مشابه روش حرکتی یا موشن است ، ذخیره سازی  بر اساس پالس های ورودی از رله های دستگاه یا دوربین شبکه انجام می شود. روی دستگاه آنالوگ اچ دی و یا بعضی از دوربین های تحت شبکه ورودی هایی برای ارتباط با انواع سنسور های دما ، حرکت و کلا هر گونه رخدادی که قابلیت ارایه به صورت پالس لحظه ای وجود دارد. و در طرف دیگر پردازش و دستور برای خروجی این آلارم می باشد. ما می توانیم در روش ضبط تصاویر بر اساس ورودی آلارم  بعد از دریافت پالس های لحظه ای از سنسور ها دستگاه را برای شروع ذخیره سازی با تحریک سنسورها تنظیم کنیم. یا همزمان علاوه بر ذخیره سازی تصاویر دستگاه خروجی مشخصی برای درب ها یا روشنایی ها و یا عملگرهای دیگر بفرستد. و این نیاز به طراحی سیستم و استفاده از امکانات فوق العاده سیستم های مداربسته دارد.

مزایا و معایب:

از مزایای این راه حل می توان به دقت در ذخیره سازی و پیدا کردن سوژه ها و سرعت در فراخوانی اطلاعات ذخیره شده در دستگاه اشاره کرد. و از معایب این روش بالا بردن هزینه نهایی پروژه می توان نام برد. همچنین نیاز به آزمون خطای سیستم ها مختلف است چون خیلی از دستگاه های موجود در بازار مشکلاتی در ارتباط نرم افزار و سخت افزار دارند.

4- زمانبندی ضبط

در این روش شما می توانید تصاویر دریافتی در دستگاه  را در زمان ها یا پریود های مختلف زمانی  ذخیره سازی کنید. در این روش می توانید برای هر پریود نوع ضبط خاصی در نظر بگیرید . مثلا شما می توانید طول شبانه روز را به چهار قسمت یا بیشتر تقسیم کنید از ساعت 0 نیم شب تا ساعت 7 ذخیره سازی براساس حرکت موشن باشدو از ساعت 7 تا13 دائمی ضبط انجام شود و از 13 الی 17 بر اساس رخداد یا سنسور و از 17 الی 24 هم دائمی تصاویر را ذخیره نماید.

تنظیم زمانبندی رکوردر همیشه به استراتژی و نوع عمکرد مشتری در محل پروژه برمی گردد و نیاز به بررسی زمان و جنس کار در پروژه می باشد.

مزایا و معایب:

از مزایای این روش کم کردن از بین رفتن داده های تصویری است و هم چنین بهربرداری کامل از امکانات مفید یک دستگاه یا سیتستم ذخیره ساز است . امکان بازبینی در این روش هم همانند روش تشخیص حرکت آسان و سریع می باشد.





5- هوشمندی سیستم

راه حل دیگر ذخیره سازی  براساس هوشمندی است. این روش به کمک هوش مصنوعی انجام می شود. این نوع ضبط  تکمیل شده ضبط بر اساس تشخیص حرکت است و خیلی از آنالیز های آن از تشخیص حرکت در رفتار سوژه ها منتج می شود. این روش به انواع جستجو ها بهبود بخشیده و به ما کمک می کند رخداد ها را براساس زمان ، مکان ، رنگ ،چهره ،ممنوعیت ها ، جهت ، حجم و حتی در بعضی سیستم ها چگالی شناسایی و در زمان های حال و گذشته فراخوانی کنیم .

هوشمندی سیستم ذخیره بر پایه هوش مصنوعی می باشد و شرکت زیادی برای پیشی گرفتن در این روش هزینه های بالایی می پردازند . این روش بعد از بالارفتن رزولیشن ها و ابداع فرمت های فشرده سازی مهم ترین رخداد در دنیای فناوری سیستم های نظارتی می باشد.

در بعضی از برندهای مطرح بازار مانند اویجیلون ،هایک ویزن ، داهوا ،تیاندی ، ویدیو پارک و … به صورت آزمایشی بعضی از این هوشمند سازی ها قرارگرفته است . از جمله می توان به موارد زیر اشاره کرد:

• تشخیص چهره
• تشخیص پرسه زنی
• تشخیص اشیائ به جا مانده
• تشخیص اشیاو سرقت شده
• تشخیص حرکت
• تشخیص جهت
• تشخیص منطقه ممنوعه
• تشخیص خروج از منطقه مشخص شده
• تشخیص عبور از خط
• تشخیص پلاک
• تشخیص ازدهام
• شمارش افراد
• شمارش اجسام

و…

در بعضی از سیستم ها و مخصوصا نرم افزار های آنالیز تصاویر شما می توانید بر اساس آیتم های هوشمندی در داده های ذخیره شده جستجو کنید . مثلا براساس چهره ،سوژه ، رفتار  یا پلاک جستجو کنید و سریع به هدف مورد نظرتان برسید.

مزایا و معایب:

از مزایای اصلی این نوع ذخیره سازی کم کردن داده های اضافی و استفاده بهینه از تصاویر ذخیره شده است. از معایب این روش گران بودن لایسنس های آنالتیک برای استفاده از آن است. ولی به زودی فاکتورهای آنالیز تصاویر در دستگاه و نرم افزار های معمول بازار فعال خواهد شد. همچنین برای کار با این آنالتیک ها  نیاز به تخصص دارد که البته با آموزش می توان این مشکل را از بین برد.



نتیجه گیری :

آیا بهبود نحوه پردازش و ضبط تصاویر می تواند برای بهره وری سیستم های مداربسته مفید باشد؟

از عمده مشکلاتی که می توان با بهبود نحوه ضبط کردن به نتیجه رساند کم کردن داده حجم داده ها  در کنار رخدادهای تصویری است . با این کار مقدار ظرفیت هارد دیسک مورد نیاز هم کمتر خواهد شد و همچنین در هنگام جستجو شما با حجم زیادی از ویدیو روبرو نخواهید بود . زمان زیادی هم برای جستجوی آن ها نخواهید گذاشت . یکی دیگر از مهم ترین خروجی های بهبود سیستم های ضبط کننده و مانیتور کننده دوربین ها استفاده از داده در هنگام وقوع رخداد است و این موارد از اهداف اصلی  یک سیستم نظارت ویدیویی است .

علی حیدری – نصب برتر
